隔离

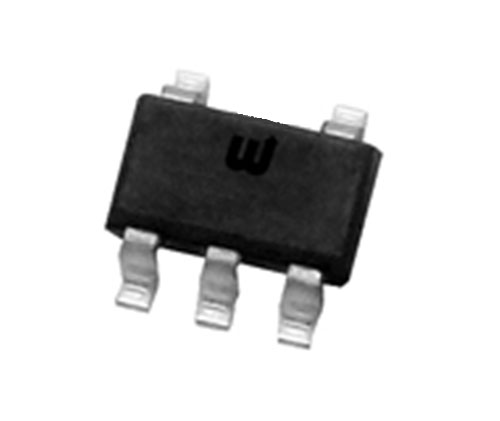

WS3215

WS3215
● 极少的外部元器件
● 很宽的输入电压范围:从6 V到30 V
● 最大输出1A的电流
● 复用DIM引脚进行LED开关、模拟调光和PWM调光
● 5%的输出电流精度
● 高达97%的效率
● 输出可调的恒流控制方法

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

线性恒流

-

WS3215

-

SOT89-5

5W

-

 WS3215.pdf

SOT23-5

3W

WS3215 是一款连续电感电流导通模式的降压恒流源,用于驱动一颗或多颗串联LED

WS3215 输入电压范围从6V30 V,输出电流可调,最大可达1A。根据不同的输入电压和外部器件,WS3215可以驱动高达数十瓦的 LED

WS3215内置功率开关,采用高端电流采样设置 LED平均电流,通过DIM引脚可以接受模拟调光和很宽范围的PWM 调光。当DIM的电压低于0.3 V时,功率开关关断,WS3215 进入极低工作电流的待机状态。
