WS3130

WS3130
● 单级、有源功率因素校正,高PF,低THD
● 原边反馈技术,无需次级反馈电路
● 准谐振(QR)模式反激式拓扑
● 优异的线性调整率与负载调整率
● 自动补偿电感的感量变化
● 极少的外围器件
● LED短路/开路保护
● VDD过压保护
● 关键引脚(CS/FB)开短路保护
● 过温保护(OTP)

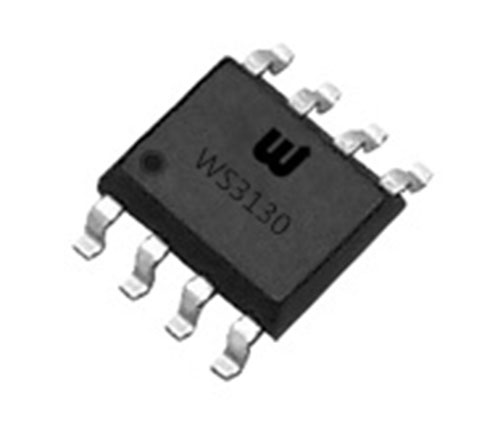

● 采用SOP8封装

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

隔离

PF0.9

WS3130

1A/650V

SOP8

100W

100W

外部设定

WS3130.pdf

WS3130 是一款单级、带有源功率因数校正的高精度原边反馈LED恒流控制芯片,适用于85Vac-265Vac全范围输入电压的反激式隔离LED恒流电源。WS3130采用专有的实时电流侦测方法,工作于原边反馈模式,无需次级反馈电路,即可实现高精度输出恒流控制,节约了系统成本和体积,提高了系统的可靠性。



WS3130为了降低MOSFET开关损耗,工作在准谐振模式(QRM)。通过外部的可编程线电压补偿和负载补偿,恒流系统具有良好的线性调整率和负载调整率。内置前沿消隐电路消除了CS/FB引脚的输入信号中的毛刺,减少外围器件,降低系统成本。



WS3130 内置多重保护功能来加强系统可靠性,包括LED开路保护、LED短路保护、VDD过压保护、欠压保护、电流采样电阻开路保护、逐周期限流、过温保护等。为了更好的保护高压功率MOSFET,栅极驱动输出电压DRV被嵌位在18V



WS3130 提供8-Pin SOP-8封装。
