WS3255D7P

WS3255D7P
● 低启动电流(5uA)。
● 低工作电流(2mA)。
● 全电压范围内CV精度保持在±5%以内。
● 原边反馈技术使系统节省TL431和光耦。
● 内置原边绕组电感补偿。
● 可编程的输出线压降补偿。
● 内置软启动。
● 逐周期电流限制保护(OCP)。
● VCC过压嵌位保护。
● 低电压关闭功能(UVLO)。
● 频率抖动功能及软驱动技术。
● 待机功耗小于100mW。


架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

隔离

PF0.5

WS3255D7P

2A/600V

DIP7

18W

12W

外部设定

 WS3255D7P.pdf



WS3255是一款适用于低功率AC/DC电池充电器和电源适配器的高集成度和高性能的离线式PWM功率开关。



WS3255采用原边反馈技术,使系统应用中可以省去TL431和光耦,降低了成本。全电压输入范围内恒压精度能保持在±5%以内。



CC控制时,通过CS端的采样电阻Rs可调整输出功率和电流。在CV控制时,多模式控制实现了高性能和高效率,而且,通过内置的可编程输出线压降补偿实现了好的负载调整率。芯片在重载和CC控制时工作在PFM模式,在轻载和中载时工作在PWM模式,并且频率也会降低。



WS3255提供了软启动功能和多种全面的可恢复保护模式,其中包括:逐周期电流限制保护(OCP)、VCC电压的过压嵌位以及低压关闭(UVLO)。其中,为了更好的保护内置高压功率MOSFET,栅极驱动输出电压被嵌位在12V



WS3255在图腾柱栅极驱动输出端使用了频率抖动和软驱动技术,可以很好的改善开关电源系统的EMI性能。



WS3255芯片可以作为线性电源或者RCC模式电源的最佳替代产品,从而提高开关电源系统的整体性能,并有效地降低系统成本。

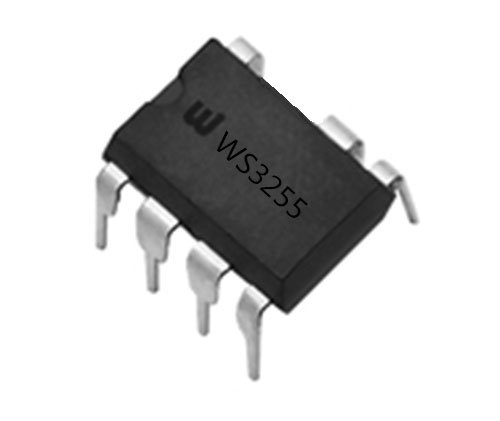

WS3255提供7-PinDIP-7封装。
