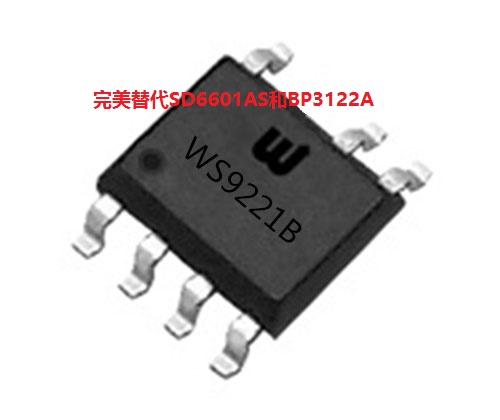

WS9221B

WS9221B
《完美替代SD6601AS和BP3122A》
● 内部集成650V功率管
● 原边反馈技术,无需次级反馈电路
● 无需变压器辅助绕组检测和供电
● 极低的工作电流
● LED电流精度保持在±5%以内
● LED开路/短路保护
● CS电阻短路保护
● 原边过流保护
● VCC欠压保护
● 动态的温度补偿技术

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

隔离

PF0.5

WS9221B

0.5A/650V

SOP7

5W

3W

外部设定

WS9221B.pdf

WS9221B是一款高精度原边反馈LED恒流驱动芯片,芯片工作在电感电流断续模式,适用于全范围输入电压,功率3W以下的反激式隔离LED恒流电源。



WS9221B芯片内部集成650V功率开关,采用原边反馈模式,无需次级反馈电路,也无需变压器辅助绕组检测和供电,只需要极少的外围元件即可实现恒流,极大地节约了系统的成本和体积。



WS9221B芯片内带有高精度的电流取样电路,使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式,可以达到优异的线性调整率。



WS9221B提供了多种全面的保护模式,其中包括:LED开路/短路保护,逐周期电流限制保护(OCP),CS电阻短路保护,VCC欠压保护以及嵌位,过温保护等。



WS9221B采用SOP7封装。
