WS9225A

特点
内置 650V 高压功率 MOSFET 
原边反馈，断续模式工作 
超宽输出电压范围 
优异的线电压/负载调整率 
LED 开路/短路保护 
逐周期初级侧峰值电流保护功能 
智能温度控制技术，避免高温灯闪

概述

WS9225A 是一款高精度的 LED 恒流驱动芯片，适合

于85V-265V 全范围交流电压输入的双绕组 PSR LED 恒流

电源系统。

WS9225A 内部集成 650V 功率 MOSFET，只需要很少

的***元件，即可实现优异的恒流特性。

WS9225A 芯片内带有高精度的电流取样电路，同时采

用了先进的恒流控制技术，实现高精度的 LED 恒流输出和

优异的线性调整率。芯片工作在电感电流断续模式，系统输

出电流不随电感量和 LED 工作电压的变化而变化，实现优

异的负载调整率。

WS9225A 配合双绕组变压器，可以有效简化设计，降

低系统成本。

WS9225A 内部采用了独特的智能温度控制，彻底解决

高温时灯闪的问题。

WS9225A 具有多重保护功能，包括 LED 开路/短路保

护、电流采样电阻短路保护。

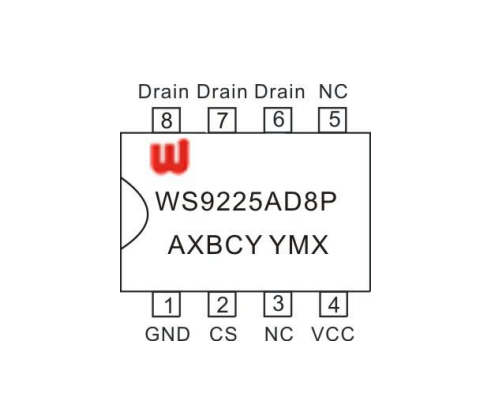

WS9225A 提供 8-Pin DIP8 封装。

应用领域

 LED 面板灯

 LED 轨道灯

 LED 吸顶灯

 LED 投光灯
