WS9222X

特点
无 VCC 电容、无启动电阻 
集成 JFET 高压供电电路 
无需变压器辅助绕组检测和供电 
极低的工作电流 
LED 电流精度保持在±5%以内 
LED 开路/短路保护 
过温调节功能

概述

WS9222X 是一款高精度原边反馈LED恒流驱动芯片，

芯片工作在电感电流断续模式，适用于全范围输入电压反激式

隔离 LED 恒流电源。

WS9222X芯片内部集成650V 功率开关，采用原边反

馈和JFET 高压供电技术，无需VCC 电容和启动电阻，使

其***器件更简单，极大地节约了系统的成本和体积。

WS9222X 芯片内带有高精度的电流取样电路，使得

LED 输出电流精度达到±5%以内。芯片采用了特有的恒流控

制方式，可以达到优异的线性调整率。

WS9222X 提供了多重保护功能，包括：逐周期电流限制

保护（OCP），LED 开路/短路保护，过温调节等。

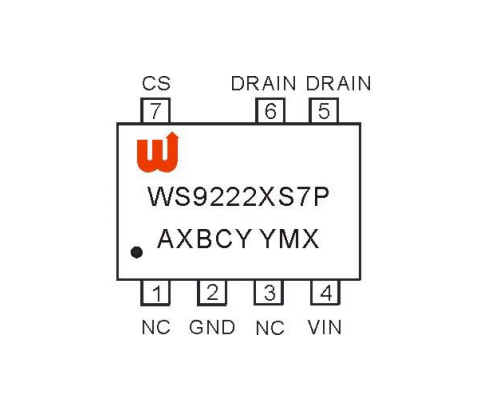

WS9222X 采用 SOP7 封装。

应用领域

 LED 球泡灯

 LED 筒灯

 其它 LED 照明
