WS2595C
WS2595C
● 原边反馈控制高精度恒流、恒压；
● 75mW 待机功耗；
● 内置三极管；
● 可调电压下降补偿；
● 恒流变化下，可调直流线补偿；
● 随机频率抖动调制减少系统电磁干扰；
● 开路保护；
● 过压保护；
● 短路保护；
● 过温保护；
● 可调节线损补偿；

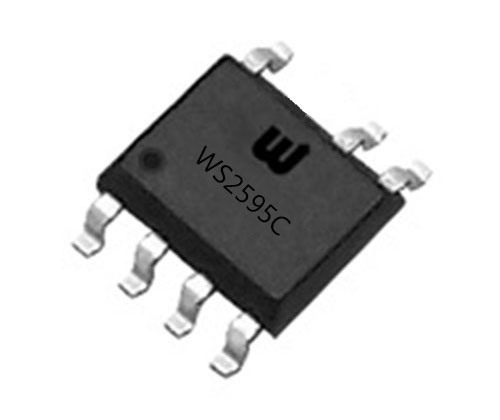

● 采用SOP-7 封装，内置1300X 系列三极管。
● 75mW 待机功耗；
● 内置三极管；
● 可调电压下降补偿；
● 恒流变化下，可调直流线补偿；
● 随机频率抖动调制减少系统电磁干扰；
● 开路保护；
● 过压保护；
● 短路保护；
● 过温保护；
● 可调节线损补偿；
● 采用SOP-7 封装，内置1300X 系列三极管。
|
架构类型 |
产品型号 |
MOS |
封装 |
推荐应用功率 |
OVP |
规 格 书 | |
|
充电器IC |
- |
WS2595C |
- |
SOP-7 |
5-10W |
- |
|
● WS2595C 是一款内置VCBO 700V/800V 功率三极管的系列高性能的交流/直流低功耗原边反馈控制芯片。采用脉冲频率调制（PFM）建立非连续导电模式（DCM）反激式电源。该芯片提供精确的恒定电压，恒定电流（CV / CC）无需光耦合器和二次控制电路调节。消除了环路补偿电路的需要，同时保持良好的稳定性。实现良好的调节和较高的平均效率，满足空载损耗小于75mW。
●另有一个专有的电缆压降补偿功能，即输出线损补偿。线损补偿量可随FB 分压电阻阻值来调节，最大补偿量为输出电压的12%，可有效补偿输出电流在输出线上的损耗压降。
●采用SOP-7 封装。
