WS9610B
WS9610B
特点
单段线性恒流控制芯片
恒流精度小于+/-5%
内置过温补偿功能
可选择的线电压补偿功能
支持三段调节亮度，调节比例可外部设置
支持三段调节色温，输出功率可外部设置
0.5 秒内可以实现开关切换
调光比例为 100% 50% X%
可用于PF>0.5/0.9 应用
单段线性恒流控制芯片
恒流精度小于+/-5%
内置过温补偿功能
可选择的线电压补偿功能
支持三段调节亮度，调节比例可外部设置
支持三段调节色温，输出功率可外部设置
0.5 秒内可以实现开关切换
调光比例为 100% 50% X%
可用于PF>0.5/0.9 应用
概述
WS9610B产品是一款可三段调亮度、色温的LED恒流驱动
芯片。适用于200Vac-240Vac或者90Vac-130Vac输入电
压，恒流精度小于+/-5%。
如果WS9610B被配置为亮度调节应用时，可以根据开启关
闭电源开关，依次改变输出电流的大小，从而改变LED灯的
亮度，调节比例可以通过外接REXT电阻进行调整。
如果WS9610B被配置为色温调节应用时，可以根据开启关
闭电源开关，依次改变两路输出端口开关状态，实现两路不
同颜色LED灯的交替亮灭以实现调节色温的目的，调节
REXT电阻可对输出功率进行调节。
WS9610B 具有过温补偿功能及线电压补偿功能。

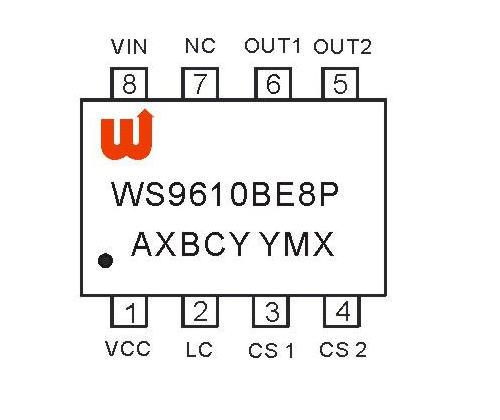

WS9610B 提供 8-Pin 的 ESOP8 封装。
应用领域
LED 恒流驱动
T5/T8 系列 LED 日光灯管
LED 球泡灯、LED 吸顶灯
