WS9053XT

特点
集成高压启动和供电 
准谐振临界模式工作 
专利无需VCC电容控制技术 
集成600V超快恢复二极管 
内置高压MOSFET 
高精度输出电流恒流范围[±5%] 
LED 短路保护 
过温度调节功能 
宽电压输入应用 
无关机回闪 
低输入电压不灯闪

概述

WS9053XT 是一款集成：高压启动、MOSFET、超快

恢复二极管的高精度 LED 恒流驱动芯片，适合于 85VAC—

265VAC 全范围交流输入电压的非隔离降压型 LED 恒流电

源系统。

WS9053XT 集成 600V 高压 JFET 供电，集成高压

MOSFET 及 600V 的超快恢复二极管，同时无需启动电阻

与 VCC 电容，使得系统外围精简；降低系统成本，减小系

统体积。整个系统应用，外围总共需要七个器件。

WS9053XT 内置高精度的电流取样电路，同时采用了

先进的恒流控制技术，实现高精度的 LED 恒流输出和优异

的线性调整率。芯片工作在电感电流临界模式，系统输出电

流不随电感量和 LED 工作电压的变化而变化，实现优异的

负载调整率。

WS9053XT 具有多重保护功能，包括逐周期电流限制

保护（OCP），LED 短路保护，芯片过温度调节等。

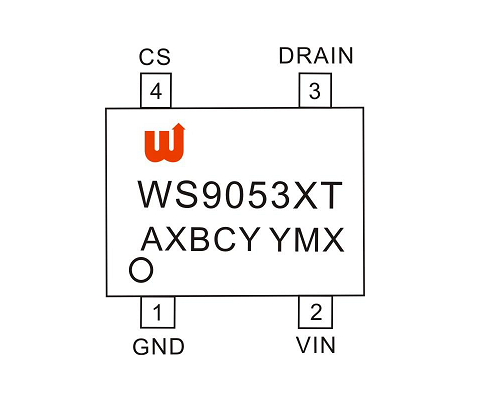

WS9053XT 提供 4-Pin 的 SOP-4 封装。

应用领域

 LED球泡灯

 LED 灯管（T5/T8）

 适用于其他 LED 灯具
