WS9032V

特点
■ 500V单芯片集成电路，极少的外围元件
■ 临界模式工作，无需电感补偿
■ 无需 VCC 电容，没有 VCC 引脚
■ 芯片自供电，无需启动电阻等供电元件
■ 高达±5%的 LED 电流精度
■ LED 开路保护功能
■ LED 短路保护
■ 智能温度控制技术，避免高温灯闪
■ 彻底杜绝关灯回闪
■ 引脚悬空保护

产品特点

概述

WS9032V 是一款超低系统成本的高精度 LED 恒流驱动芯

片，适合于 85V-265V 全范围交流输入电压的非隔离降压型

LED 恒流电源系统。

WS9032V 采用 500V 单芯片集成功率 MOSFET，只需要很

少的外围元件，即可实现优异的恒流特性。

WS9032V 芯片内带有高精度的电流取样电路，同时采用了

先进的恒流控制技术，实现高精度的 LED 恒流输出和优异

的线性调整率。芯片工作在电感电流临界模式，系统输出电

流不随电感量和 LED 工作电压的变化而变化，实现优异的

负载调整率。

WS9032V 具有多重保护功能，包括逐周期电流限制保护

（OCP），LED 开路/短路保护， VDD 欠压保护，智能温

控，管脚浮空保护等。

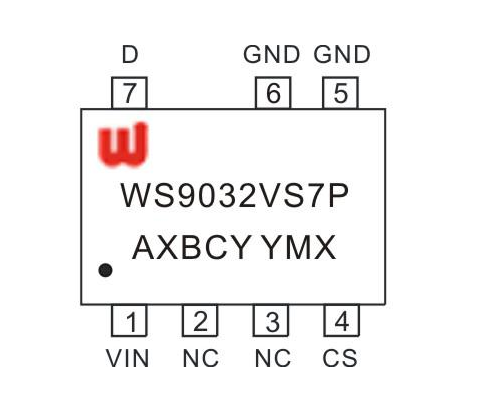

WS9032V 提供 7-Pin 的 SOP-7 封装.

应用领域

■ 球泡灯/蜡烛灯/玉米灯

■ 吸顶灯/T5/T8 灯管
