WS9032E
WS9032E
特点
no-CAP®专利技术
无需VCC电容
500V单芯片集成电路，
极少的外围元件
临界模式工作，无需电感补偿
芯片自供电，无需任何供电元件
高达±5%的 LED 电流精度
LED 短路保护
智能温度控制技术，避免高温灯闪
彻底杜绝关灯回闪
引脚悬空保护
自恢复输入过压保护功能
no-CAP®专利技术
无需VCC电容
500V单芯片集成电路，
极少的外围元件
临界模式工作，无需电感补偿
芯片自供电，无需任何供电元件
高达±5%的 LED 电流精度
LED 短路保护
智能温度控制技术，避免高温灯闪
彻底杜绝关灯回闪
引脚悬空保护
自恢复输入过压保护功能
概述
WS9032E 是一款超低系统成本的高精度 LED 恒流驱
动芯片，适合于 85V-265V 全范围交流输入电压的非隔离降
压型 LED 恒流电源系统。
WS9032E 采用 500V 单芯片集成功率 MOSFET，只需
要很少的外围元件，即可实现优异的恒流特性。
WS9032E 芯片内带有高精度的电流取样电路，同时采
用了先进的恒流控制技术，实现高精度的 LED 恒流输出和
优异的线性调整率。芯片工作在电感电流临界模式，系统输
出电流不随电感量和 LED 工作电压的变化而变化，实现优
异的负载调整率。
WS9032E 具有多重保护功能，包括逐周期电流限制保
护（OCP），LED 短路保护，智能温控等。

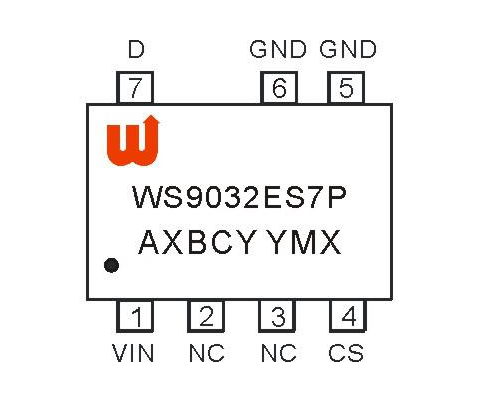

WS9032E 提供 7-Pin 的 SOP-7 封装。
应用领域
球泡灯/蜡烛灯/玉米灯
吸顶灯/T5/T8 灯管
