隔离

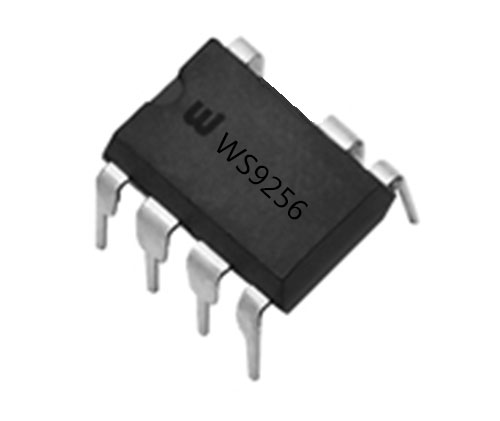

WS9256

WS9256
● 内部集成650V功率管
● 原边反馈恒流控制,无需次级反馈电路
● LED电流精度保持在±3%以内
● 芯片超低工作电流,功耗低
● LED短路/开路保护
● 欠压保护
● FB对地短路保护
● 智能温度控制以及过温保护
● 无需环路补偿

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

隔离

PF0.5

WS9256

3A/650V

DIP7

36W

24W

外部设定

 WS9256.pdf

WS9256是一款高精度原边反馈LED恒流驱动芯片,芯片工作在电感电流断续模式,适用于全范围输入电压,功率24W以下的反激式隔离LED恒流电源。

WS9256芯片内部集成650V功率开关,采用原边反馈模式,无需次级反馈电路,也无需补偿电路,只需要极少的外围元件即可实现恒流,极大地节约了系统的成本和体积。



WS9256芯片内带有高精度的电流取样电路以及AC线电压恒流补偿,使得LED输出电流精度达到±3%以内。芯片采用了特有的恒流控制方式,可以达到优异的线性调整率和负载调整率。



WS9256提供了多种全面的保护模式,其中包括:逐周期电流限制保护(OCP),LED开路/短路保护, VDD欠压保护以及嵌位和FB短路保护等。



WS9256采用DIP-7封装形式。
