WS9227

WS9227
● 内置650V高压功率MOSFET
● 原边反馈,断续模式工作
● 超宽输出电压范围
● 优异的线电压/负载调整率
● LED开路/短路保护
● 逐周期初级侧峰值电流保护功能
● 智能温度控制技术,避免高温灯闪

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

隔离

PF0.5

WS9227

COOLMOS

3A/650V

DIP8

48W

36W

外部设定

 WS9227.pdf

WS9227是一款高精度的LED恒流驱动芯片,适合于85V-265V全范围交流电压输入的双绕组PSR LED恒流电源系统。



WS9227内部集成650V功率MOSFET,只需要很少的外围元件,即可实现优异的恒流特性。



WS9227芯片内带有高精度的电流取样电路,同时采用了先进的恒流控制技术,实现高精度的LED恒流输出和优异的线性调整率。芯片工作在电感电流断续模式,系统输出电流不随电感量和LED工作电压的变化而变化,实现优异的负载调整率。



WS9227配合双绕组变压器,可以有效简化设计,降低系统成本。



WS9227 内部采用了独特的智能温度控制,彻底解决高温时灯闪的问题。



WS9227 具有多重保护功能,包括LED开路/短路保护、电流采样电阻短路保护。

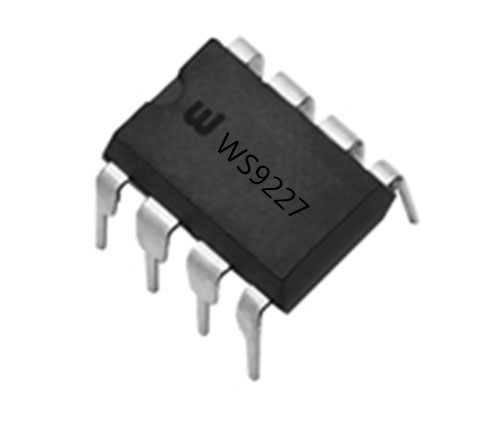

WS9227 提供8-Pin DIP8封装。
