WS3241

WS3241
● 内部集成650V功率管
● LED电流精度保持在±5%以内
● 原边反馈技术使系统节省次级反馈电路
● 无需变压器辅助绕组检测和供电
● 启动时间小于100ms, 实现LED灯“即开即亮”
● 内置AC线输入电压恒流补偿
● 最大功率4W
● LED开路/短路保护
● PFM控制带来优异的EMI性能
● 逐周期电流限制,内置前沿消隐
● VDD嵌位和低电压关闭功能(UVLO)
● 内置智能温控


架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

隔离

PF0.5

WS3241

0.6A/650V

TO-92

4W

3W

内置

 WS3241.pdf



WS3241是一款高精度原边反馈LED恒流驱动芯片,芯片工作在电感电流断续模式,适用于全范围输入电压,功率4W以下的反激式隔离LED恒流电源。



WS3241芯片内部集成650V功率开关,采用原边反馈模式,无需次级反馈电路,也无需变压器辅助绕组检测和供电,只需要极少的外围元件即可实现恒流,极大地节约了系统的成本和体积。



WS3241内置高压启动技术,在全电压范围内启动时间小于100ms,实现了LED灯的“即开即亮”功能。



WS3241芯片内带有高精度的电流取样电路以及AC线电压恒流补偿,使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式,可以达到优异的线性调整率。



WS3241提供了多种全面的保护模式,其中包括:逐周期电流限制保护(OCP),LED开路/短路保护, VDD欠压保护以及嵌位,智能温控,管脚浮空保护等。

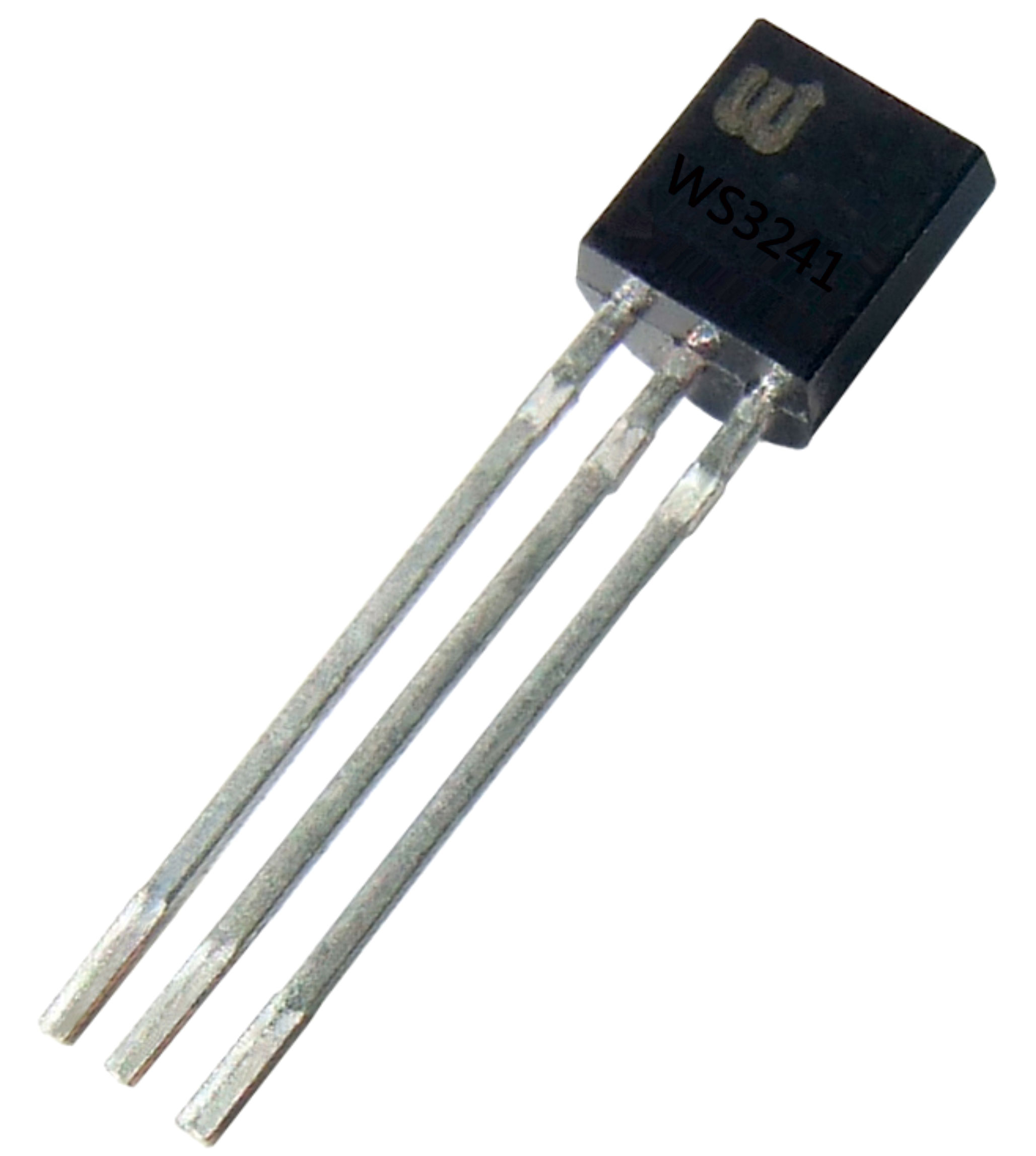

WS3241采用TO-92封装形式。
