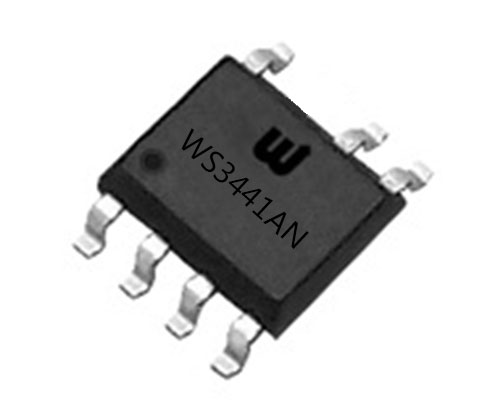

WS3441AN

WS3441AN
● 临界模式工作,无需电感补偿
● 内置500V 功率MOSFET
● 无需辅助绕组供电
● 高达±3%的LED 电流精度
● 高达93%以上的系统效率
● LED 短路保护
● 智能温度控制技术,避免高温灯闪
● LED 开路保护可选,通过Rovp 接地或悬空
● 内置LED 开路保护,彻底解决潮湿漏电闪灯问题
● 掉电无回闪
● 可以用很小的输入电容

架构类型

产品型号

MOS

封装

推荐应用功率

OVP

176-264Vac

90-264Vac

非隔离

PF0.5

WS3441AN

-

SOP7

150V/120mA

60V/150mA

外部设定

WS3441AN.pdf

WS3441AN 是一款高精度的LED 恒流控制芯片,应用于非隔离的降压型LED 电源系统,适合全范围的交流电压输入或者12V~500V 的直流电压输入。



WS3441AN 内部集成500V 功率MOSFET,只需要很少的外围元件,即可实现优异的恒流特性。



WS3441AN 芯片内带有高精度的电流取样电路,同时采用了先进的恒流控制技术,实现高精度的LED 恒流输出和优异的线性调整率。芯片工作在电感电流临界模式,系统输出电流不随电感量和LED 工作电压的变化而变化,实现优异的负载调整率。



WS3441AN 芯片工作电流只有95uA,无需辅助绕组供电,简化设计,降低系统成本。



WS3441AN 内部采用了独特的智能温度控制,可以轻易解决高温时灯闪的问题。



WS3441AN 具有多重保护功能,包括LED 开路/短路保护、电流采样电阻短路保护和芯片过温保护。



WS3441AN 提供7-Pin SOP-7 封装。
